海隆抗硫鉆桿 / 加重鉆桿
產品簡介在含硫化氫氣井鉆探過程中，常規鉆桿易發生硫化物應力開裂。硫化物應力開裂危害極大，開發抗硫化氫鉆桿滿足含硫環境下安全鉆探的要求是十分必要的，硫化物應力開裂發生的條件除與鉆桿承受的應力（應力狀態和水平）、鉆桿服役環境（硫化氫分壓、PH 值、溫度等）直接相關外，與鉆桿本身有著直接的關系。通過鉆桿材料和制造工藝的開發，使鉆桿本身具有抗硫化物應力開裂的性能，滿足不同含硫環鏡下鉆探的要求是海隆多年來研發的方向和重點。
影響鋼質鉆桿硫化氫應力開裂的鉆桿方面主要因素：
• 鉆桿硬度 ;
• 鉆桿材料的合金設計 ;
• 鉆桿材料的冶金質量和純凈度 ;
• 熱處理質量（馬氏體轉變率、金相組織的均勻性、硬度的均勻性）

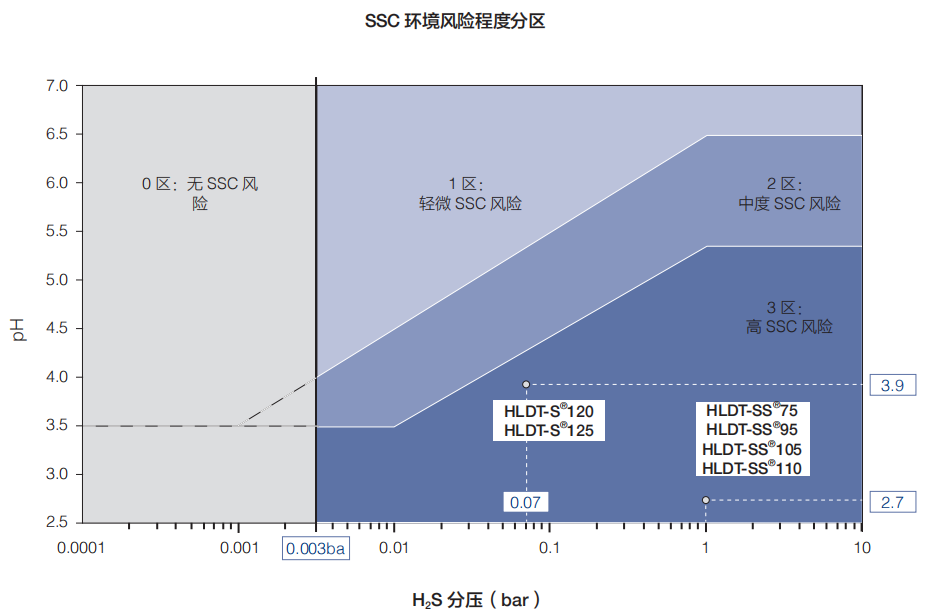

產品優勢·HLDT-SS®75、HLDT-SS®95、HLDT-SS®105、HLDT-SS®110 系列抗硫化氫鉆桿是在 HLDT-MS75、HLDT-MS95、HLDT-MS105/ HLDT-S®75、HLDT-S®95、HLDT-S®105 基礎上開發出的海隆第二代抗硫鉆桿產品，該產品滿足 IRP1.8 和 NACE TM0177 A 法 A 溶液要求，可用于任意硫化氫井況；
· HLDT-S®120、HLDT-S®125 高強度抗硫鉆桿，同時滿足高強度及抗硫化氫，可用于中度 H2S 腐蝕環境的深井、超深水平井作業。
產品規格/ 鋼級(a)海隆抗硫鉆桿產品規格：2 3/8"、2 7/8"、3 1/2"、4"、4 1/2"、5"、5 1/2"、5 7/8"、6 5/8"。
(b)海隆抗硫鉆桿鋼級：HLDT-SS®75、HLDT-SS®95、HLDT-SS®105、HLDT-SS®110、HLDT-S®120、HLDT-S®125。

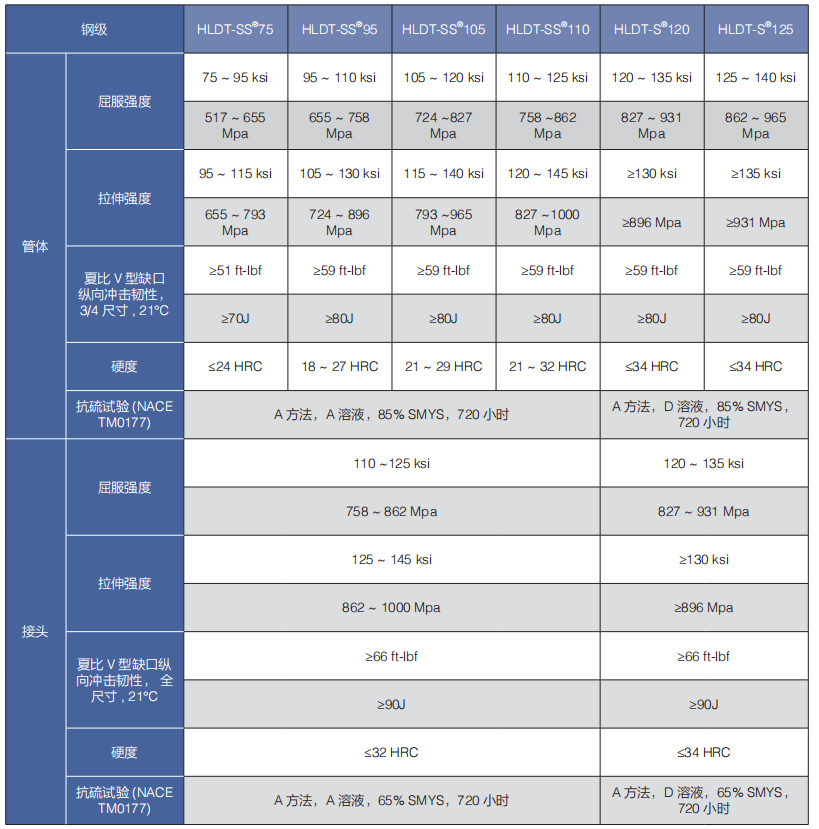

表 7 海隆抗硫鉆桿性能表

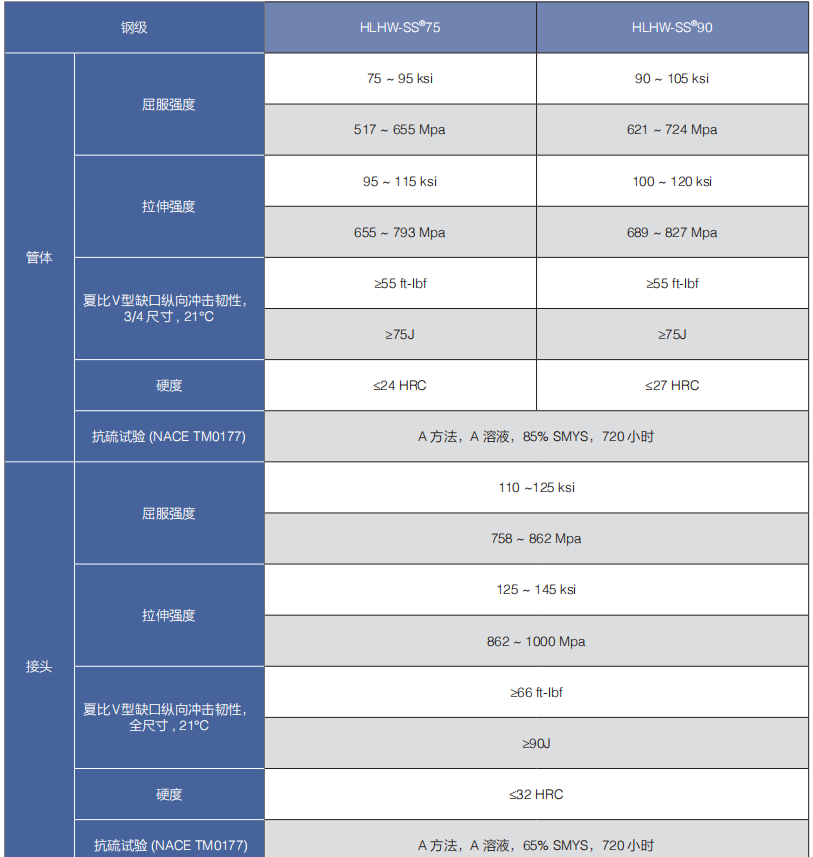

表 8 海隆抗硫加重鉆桿性能表
